中文资源AV在线,色老久久精品SELAO,亚洲成熟女二三区}

您當(dāng)前的位置：首頁(yè) > 產(chǎn)品中心 > 涂料植絨

涂料植絨

聚乙烯醇100-27(1799)

產(chǎn)品詳情：

聚乙烯醇

，有機(jī)化合物，白色片狀

、絮狀或粉末狀固體

，無(wú)味。溶于水(95℃以上）

，微溶于二甲基亞砜

，不溶于汽油、煤油

、植物油

、苯、甲苯

、二氯乙烷

、四氯化碳、丙酮

、醋酸乙酯

、甲醇、乙二醇等

。聚乙烯醇是重要的化工原料

，用于制造聚乙烯醇縮醛、耐汽油管道和維尼綸合成纖維

、織物處理劑

、乳化劑、紙張涂層

、粘合劑

、膠水等。

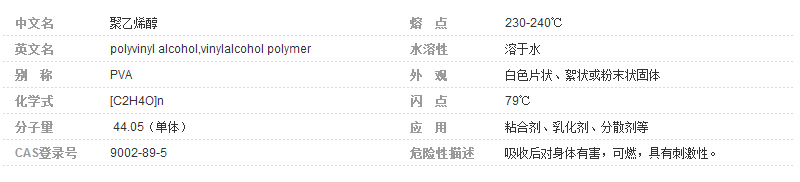

QQ圖片20170228090347

聚乙烯醇

結(jié)構(gòu)式－[CH2CH(OH)]n－

聚乙烯醇是一種不由單體聚合而通過(guò)聚醋酸乙烯酯水解得到的水溶性聚合物

，簡(jiǎn)稱聚乙烯醇（PVA）

。

白色片狀、絮狀或粉末狀固體

，無(wú)味

。

聚乙烯醇的物理性質(zhì)受化學(xué)結(jié)構(gòu)

、醇解度

、聚合度的影響。在聚乙烯醇分子中存在著兩種化學(xué)結(jié)構(gòu)

，即1,3和1,2乙二醇結(jié)構(gòu)

，但主要的結(jié)構(gòu)是1,3乙二醇結(jié)構(gòu)，即“頭·尾”結(jié)構(gòu)。聚乙烯的聚合度分為超高聚合度(分子量25～30萬(wàn))

、高聚合度(分子量17－22萬(wàn))

、中聚合度(分子量12～15萬(wàn))和低聚合度(2.5～3.5萬(wàn))。

醇解度一般有78％

、88％

、98％三種。部分醇解的醇解度通常為87%～89％

，完全醇解的醇解度為98%～100％

。常取平均聚合度的千、百位數(shù)放在前面

，將醇解度的百分?jǐn)?shù)放在后面

，如17－88即表聚合度為1700，醇解度為88％

。一般來(lái)說(shuō)

，聚合度增大，水溶液粘度增大

，成膜后的強(qiáng)度和耐溶劑性提高

，但水中溶解性、成膜后伸長(zhǎng)率下降

。

聚乙烯醇的相對(duì)密度(25℃／4℃)1.27～1.31(固體)

、1.02(10％溶液)，熔點(diǎn)230 ℃,玻璃化溫度75～85℃

，在空氣中加熱至100℃以上慢慢變色

、脆化。加熱至160～170℃脫水醚化

，失去溶解性

，加熱到200℃開(kāi)始分解。超過(guò)250℃變成含有共軛雙鍵的聚合物

。折射率1.49～1.52

，熱導(dǎo)率0.2w／(m·K)，比熱容1～5J／(kg·K)

，電阻率(3.1～3.8)×107Ω·cm

。溶于水，為了完全溶解一般需加熱到65～75℃

。不溶于汽油

、煤油、植物油

、苯

、甲苯

、二氯乙烷、四氯化碳

、丙酮

、醋酸乙酯、甲醇

、乙二醇等

。微溶于二甲基亞砜。120～150℃可溶于甘油

。但冷至室溫時(shí)成為膠凍

。

溶解聚乙烯醇應(yīng)先將物料在攪拌下加入室溫水中。分散均勻后再升溫加速溶解

，這樣可以防止結(jié)塊

，從而影響溶解速度。聚乙烯醇水溶液(5％)對(duì)硼砂

、硼酸很敏感

，易引起凝膠化，當(dāng)硼砂達(dá)到溶液質(zhì)量的1％時(shí)

，就會(huì)產(chǎn)生不可逆的凝胺化

。鉻酸鹽、重鉻酸鹽

、高錳酸鹽也能使聚乙烯醇凝膠

。

1、PVA17－88水溶液在室溫下隨時(shí)間粘度逐漸增大

。但濃度為8％時(shí)的粘度是絕對(duì)穩(wěn)定的

，與時(shí)間無(wú)關(guān)，屆特殊現(xiàn)象c聚乙烯醇成膜性好

，對(duì)除水蒸氣和氨以外的許多氣體有高度的不適氣性

。耐光性好，不受光照影響

。通明火時(shí)可燃燒

，有特殊氣味。水溶液在貯存時(shí)

，有時(shí)會(huì)出現(xiàn)毒變

。無(wú)毒，對(duì)人體皮膚無(wú)刺激性

。

用作聚醋酸乙烯乳液聚合的乳化穩(wěn)定劑

。用于制造水溶性膠粘劑。用作淀粉膠粘劑的改性劑

。還可用于制備感光膠和耐苯類溶劑的密封膠

。也用作脫模劑

，分散劑等

。

貯存于陰涼

、干燥的庫(kù)房?jī)?nèi)。防潮

，防火

。

2、聚乙烯醇17－92簡(jiǎn)稱PVA 17－92

，白色顆?div id="4qifd00" class="flower right">

；蚍勰睢Ｒ兹苡谒?div id="4qifd00" class="flower right">

，溶解溫度75～80℃

。其他性能基本與PVA17－88相同。用作乳液聚合的乳化穩(wěn)定劑

。用于制造水溶性膠粘劑

。

貯存于陰涼、干燥的庫(kù)房?jī)?nèi)

，防火

、防潮。

、聚乙烯醇17－99又稱漿紗樹(shù)脂(Sizing resin)

，簡(jiǎn)稱PVA17－99

。白色或微黃色粉末或絮狀物固體

。玻璃化溫度85℃，皂化值3～12mgKOH／g

。溶于90～95℃的熱水

，幾乎不溶于冷水

。濃度大于10％的水溶液，在室溫下就會(huì)凝膠成凍

，高溫下會(huì)變稀恢復(fù)流動(dòng)性

。為使粘度穩(wěn)定，可于溶液中加入適量的硫氰酸鈉

，硫氰酸鈣

、苯酚、丁醇等粘度穩(wěn)定劑

。PVA17－99溶液對(duì)硼砂引起凝膠比PVA17.88更敏感

，溶液質(zhì)量的0.1％的硼砂就會(huì)使5％PVA17－99水溶液凝膠化，而引起同樣濃度PVA17－88水溶液凝膠化的硼砂量則需1％

。

對(duì)于相同濃度

、相同醇解度的聚乙烯醇水溶液

，硼砂比硼酸更易發(fā)生凝膠。

、PVA17－99比PVA17－88對(duì)苯類

、氯代烴、酯

、酮

、醚、烴等溶劑的耐受能力更強(qiáng)

。加熱至100℃以上逐漸變色

，150℃以上時(shí)很快變色，200℃以上時(shí)將分解

。聚乙烯醇加熱時(shí)變色的性質(zhì)可以通過(guò)加入0.5%～3％的硼酸而得到抑制

。耐光性好，不受光照的影響

。具有長(zhǎng)鏈多元醇的酯化

、醚化、縮醛化等化學(xué)反應(yīng)

性

。通明火會(huì)燃燒

，有特殊氣味。無(wú)毒

，對(duì)人體皮膚無(wú)刺激性

。

4、聚乙烯醇17－99B主要用于制造高粘度聚乙烯醇縮丁醛

。廣泛用作漿紗料的分散劑等

。其他類型的17－99用作聚醋酸乙烯乳液聚合的乳化穩(wěn)定劑，但效果不如17－88

，一般是將17－99與17－88混合使用

。17－99用于制造聚乙烯醇縮甲醛水溶液(主要是107建筑膠)。17－99還用于制備耐苯類溶劑的密封膠

。貯存于陰涼

、干燥的庫(kù)房?jī)?nèi)，防潮

、防火

。

技術(shù)指標(biāo)

聚乙烯醇產(chǎn)品標(biāo)準(zhǔn)(cp2010)

序號(hào)	指標(biāo)名稱	標(biāo)準(zhǔn)
1	外觀	白色固體粉末
2	黏度	3～70
3	PH值	4.5～6.5
4	干燥失重	≤5.0
5	熾灼殘?jiān)?/p>	≤0.5
6	酸值	≤3.0%
7	醇解度	85～89
8	重金屬	≤10PPM

聚乙烯醇產(chǎn)品標(biāo)準(zhǔn)（USP25）

低黏度

序號(hào)	指標(biāo)名稱	標(biāo)準(zhǔn)
1	外觀	白色固體粉末
2	黏度	4.0～7.0
3	PH值	5～8
4	平均分子量	16000～20000
5	干燥失重	≤5.0
6	熾灼殘?jiān)?/p>	≤2.0
7	水不溶性雜質(zhì)	≤0.1%
8	水解度	+
9	有機(jī)揮發(fā)性雜質(zhì)	+
10	含量	85.0%～115.0%

中黏度

序號(hào)	指標(biāo)名稱	標(biāo)準(zhǔn)
1	外觀	白色固體粉末
2	黏度	21.0～33.0
3	PH值	5～8
4	平均分子量	110000～130000
5	干燥失重	≤5.0
6	熾灼殘?jiān)?/p>	≤2.0
7	水不溶性雜質(zhì)	≤0.1%
8	水解度	+
9	有機(jī)揮發(fā)性雜質(zhì)	+
10	含量	85.0%～115.0%

高黏度

序號(hào)	指標(biāo)名稱	標(biāo)準(zhǔn)
1	外觀	白色固體粉末
2	黏度	40.0～65.0
3	PH值	5～8
4	平均分子量	180000～200000
5	干燥失重	≤5.0
6	熾灼殘?jiān)?/p>	≤2.0
7	水不溶性雜質(zhì)	≤0.1%
8	水解度	+
9	有機(jī)揮發(fā)性雜質(zhì)	+
10	含量	85.0%～115.0%
